F&E - Forschung und Entwicklung
Die auf dieser Website dargestellten technischen Konzepte, Zeichnungen und Systemarchitekturen wurden von der Caertnerei entwickelt (falls nicht anders gekennzeichnet*). Eine kommerzielle Übernahme, Vervielfältigung oder Nachbildung wesentlicher Gestaltungselemente bedarf einer vorherigen Lizenzvereinbarung.
Ein kommerzieller Nachbau darf nur mit Lizenz erfolgen!

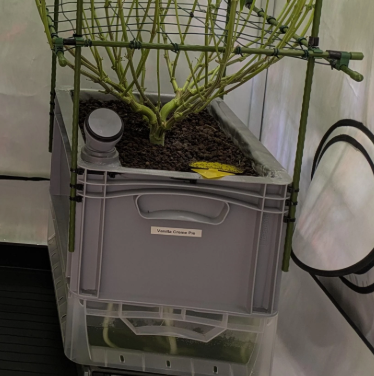

Diverse Eurokisten Anbausysteme
Du baust auch aus Eurokisten Anbausysteme?
- Erde-Docht System? -> As seen on the internet (reddit/grower.ch)?
Meldet euch! Wir hätten Verbesserungsvorschläge!
- DWC? -> Wie sieht deine Lösung aus?
- (R)DWC? -> Du hast tolle Ideen?
- 3D Druck? -> Du hast auch Teile für Euroboxen?
- Eine clevere Lösung für Netzbefestigung an der Kiste?
Gerne würden wir Deine Idee(n) in Lizenz produzieren. Schreibe uns (am besten mit Bild!).
Für DIY-Inspirationen von unserer Seite... lies einfach weiter:
*Bildmaterial: (tantrumrage (Reddit)
*Lizenzinhaber: OIZO (Grower.ch)
*Kein Caertnerei-System
*Komerzieller Nachbau nur mit Lizenz!
Living Soil Rollbeete
Rollbare Container für Living Soil Beete
- BIG Box mit Lüftungsschlitzen
- Ablaufbohrung: Hahn mit Schlauch
- Ausführung auf Rädern gewünscht
- Transport mit Hubvorrichtung (Kufenausführung) möglich
- Div. Versionen in ca. 250L/600L/900L (inkl. Füllung)

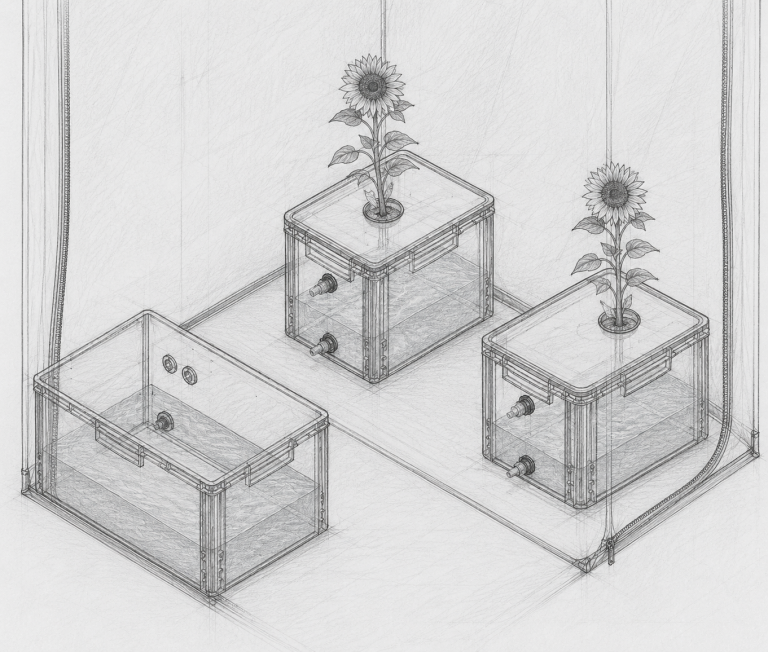

(R)DWC nach KCanG
3 Kisten (R)DWC mit Tank
- 3 Deckel für je 1x 3" Netztopf mit Spannhilfen
- 3 Kisten 40x30 mit je ca. 25L Nährlösung
- Reservetank 60x40 mit ca. 50L (außerhalb Zelt)
- Modular: Trennbare Elemente (Kisten/Schläuche/Tank)
- Beweglich: Flexible Schläuche, nicht fest installiert
Sonstige Anforderungen:
- Eigener Vorlaufverteiler (Kein Umlaufsystem, 3x Rücklauf)
- Eigener In-Tank-Filter und Messgerät (Kabeldurchbruch)
- Wenig Wärmeeintrag
- angemessene Pumpleistung
- Isolation falls nötig (Folierung, Neopren, EPP)
- Kein Kühler gewünscht!
XDWC Modul (Zu-/Überlauf)
Modulare XDWC Topflösung
- Deckel in div. Formaten
- Kisten 40x30 mit bis zu ca. 25L Nährlösung
- Je Kiste 2x Kugelhahn mit Kupplung
- Totraumminimierung
- Gerichtete Verdrängungsströmung
Sonstige Anforderungen:
- Strömungsanalyse per Simulation und Messung
- Planung für kontinuierlichen Betrieb

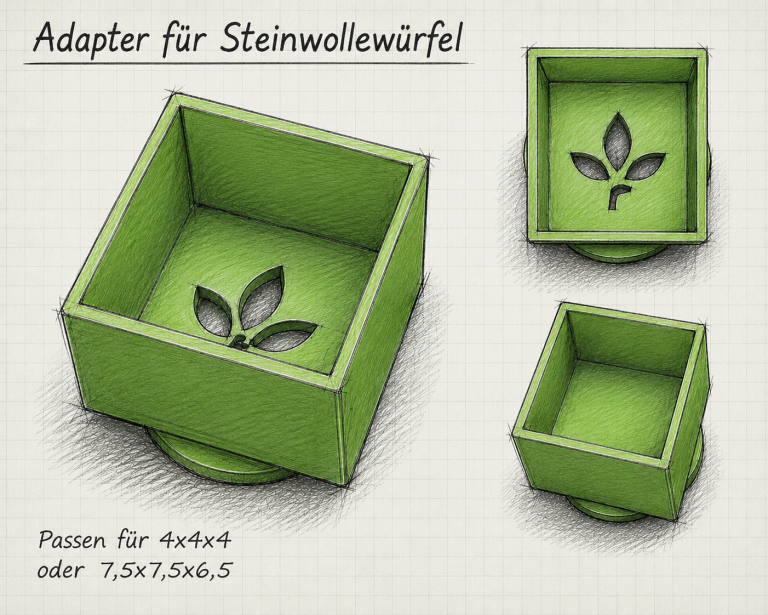

Adapter für Steinwollewürfel
Biokompostierbare Adapter für Steinwollewürfel
- Adapter zur Verwendung von Steinwollewürfeln
- Material: PLA (3D-Druck)
- Formate:
- 4 x 4 x 4
- 7,5 x 7,5 x 6,5
Sonstige Anforderungen:
- CSC Logo als Boden (hier: Blatt)
- Höhenverstellung (Version 2)
- Brückentechnologie (Steinwolle - "Sondermüll")

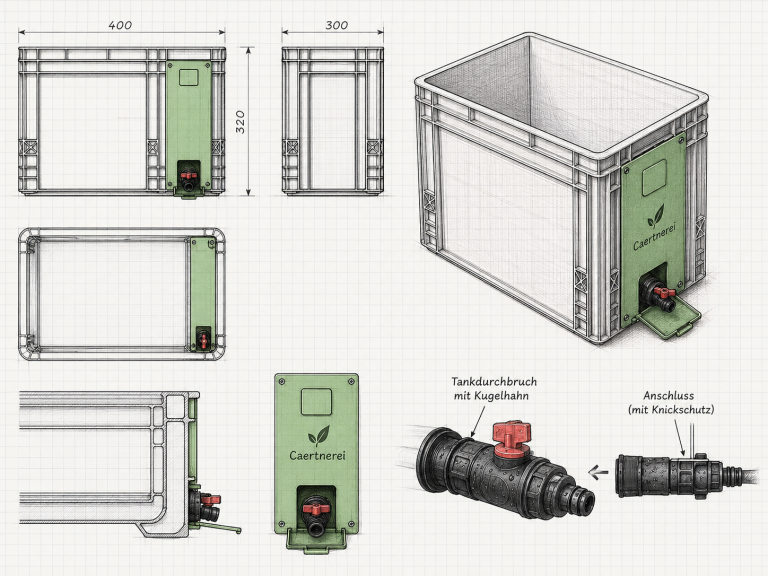

(R)DWC Kassetten Modul
Modulare (R)DWC Topflösung mit Kassette
- Einfache DIY Montage der Kassette
- Einfach Demontage der Anschlüsse für Transport
- Klapp-/Drehoption für Anschluss
Sonstige Anforderungen:
- Ablauf offen (Drainageschlauch)
- Rückführung Abwasser offen

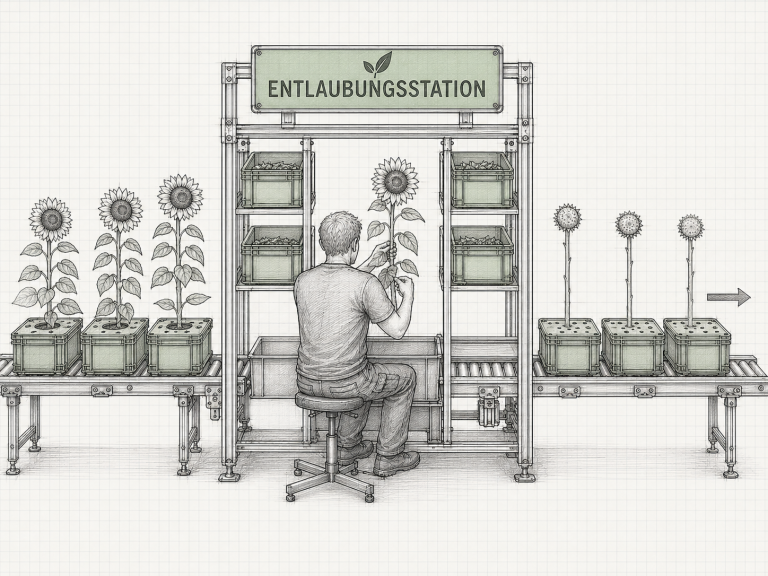

Handlingskonzept CSC
Handlingskonzept für modulares (R)DWC System
Dank ihres Positionierkonus sind einige Eurokisten automatisierungsfähig (ähnlich KTL)
- Entwurf Kistengreifer und Manipulator
- Planung von ebenerdigen Transportbändern
- Planung von Arbeitsstationen (Arbeitshöhe)
- (Teil)automatisiertes Handling an allen Stationen
- Planung von Betriebsabläufen
Strömungsanalyse (R)DWC (optisch)
Zur Untersuchung der Wasserströmung in (R)DWC-Systemen können Schlierenbilder genutzt werden. Temperatur- oder Konzentrationsunterschiede im Wasser erzeugen geringfügige Dichteänderungen und damit lokale Unterschiede des Brechungsindex. Werden diese Bereiche mit einer hellen, möglichst parallelen Lichtquelle (z.B. Sonnenlicht) durchleuchtet, werden die Schlieren sichtbar (kennt man aus dem Freibad).
Da diese Schlieren von der Wasserströmung mitgeführt werden, lassen sich Strömungsrichtungen, Totzonen sowie Misch- und Austauschvorgänge im Behälter qualitativ beurteilen, ohne dem Wasser Farbstoffe oder Partikel zusetzen zu müssen. Dies ermöglicht teilweise eine Analyse im laufenden Produktions-Betrieb.
Für mehr Informationen kontaktieren sie uns.

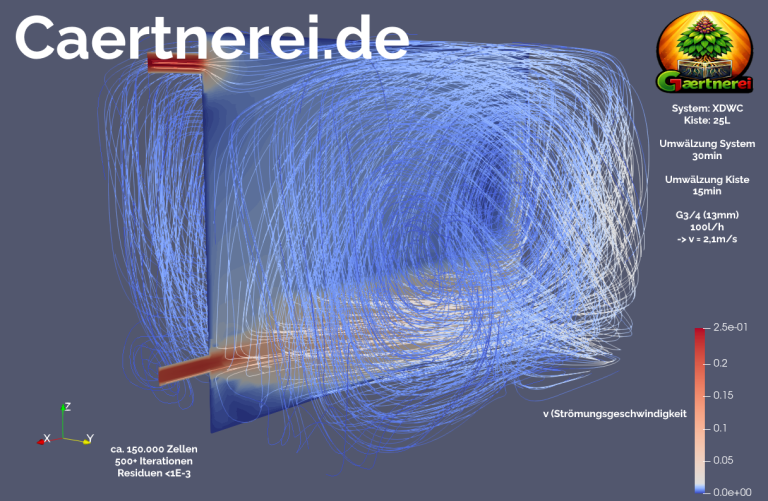

Strömungsanalyse (R)DWC (computergestützt)
Zur Untersuchung der Wasserströmung in (R)DWC-Systemen können bereits einfache numerische Simulationen einen erheblichen Beitrag leisten. Insbesondere lassen sich Strömungsbilder in Abhängigkeit von Wechselraten und Topf- bzw. Behältergrößen effizient analysieren, wodurch Entwicklungsaufwand und Iterationszyklen deutlich reduziert werden können.
In unseren Berechnungen kommen typischerweise Modelle mit bis zu 200.000 Zellen pro Topf bzw. Kiste zum Einsatz. Ziel ist es, durch geeignete Anfangsbedingungen und eine geringe Anzahl an Iterationen (ca. 500–1000) eine stabile Lösung mit Residuen der relevanten Simulationsgrößen unterhalb von 1×10⁻³ zu erreichen.
